スギ、ヒノキ樹皮粉砕繊維の鉄処理による生育障害要因の除去技術

[背景・ねらい］

　林産資源の豊富な本県において、スギ、ヒノキ樹皮は、産業廃棄物として多量に排出され、その 有効利用が課題となっている。木材市場や加工所では、樹皮の粉砕繊維化による利用拡大への取り組みが 始まっている。そこで、新鮮な樹皮粉砕繊維（以下樹皮）を培養土素材として用いる場合の植物生育障害要因の 除去方法について検討する。

[成果の内容・特徴］

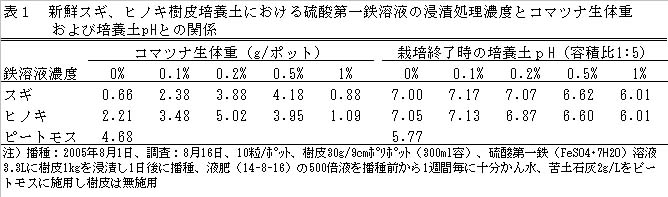

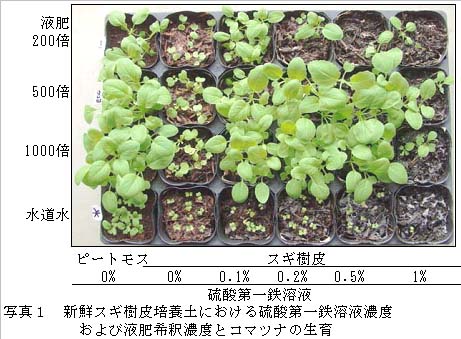

1. スギ、ヒノキの新鮮樹皮を用いてコマツナを栽培すると、新葉の葉脈間が黄化し鉄欠乏に類似した 症状を示すとともに著しい生育障害がみられる （表１、写真１）。
2. スギ、ヒノキの新鮮樹皮を硫酸第一鉄の0.2〜0.5%溶液3.3L/kgに浸漬すると、コマツナは正常に 生育し、ピートモスとほぼ同等の生育量が得られる。しかし、硫酸第一鉄1%溶液では、生育が劣り 枯死株がみられる（表１、 写真１）。
3. 樹皮培養土のpHは、石灰資材による矯正を行わなくても栽培終了時において7程度である。 浸漬する硫酸第一鉄の濃度が高くなるに伴い、培養土pHが低下する （表１）。
4. コマツナの生育は、スギ、ヒノキ（データ省略）樹皮、ピートモスともに液肥希釈倍数 500〜1000倍施用が優れる（写真１）。

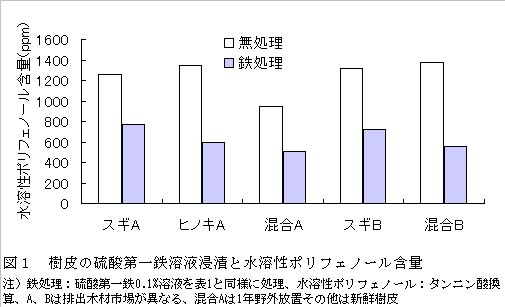

5. 新鮮な樹皮の水溶性ポリフェノール含量は、スギ、ヒノキともに1200ppm（タンニン酸換算）前後で あるが、硫酸第一鉄溶液に浸漬すると1/2程度に低下する（図１）。

[成果の活用面・留意点］

1. 新鮮なスギ、ヒノキ樹皮の窒素取り込み量（30℃、160日間培養）は、それぞれ、樹皮100g当たり 20mg、10mgと少なく、窒素施肥量はピートモスと同様で良い。
2. スギ、ヒノキの樹皮粉砕繊維は、ピートモスに比べて繊維が荒く、大きな孔隙が多いことから 有効水量が少ないため、孔隙間を埋める他資材と混合する必要がある。
3. 樹皮を鉄溶液に浸漬することにより、生育障害を引き起こすタンニンがタンニン鉄と変化し 不溶化するためと推定されるが、鉄処理による生育障害要因の除去メカニズムの詳細は不明である。
4. 樹皮等の鉄処理については、柳田、富田の報告例（特開2000-23560、特開平11-89422）がある。

［具体的データ］

目次へ戻る
